大象门

产品介绍:GP30大型场馆子母门经过严谨的结构应力及风压载荷测算试验,结构安全坚固、美观耐用、操作方便,开启子门即可满足日常人流通行,当需要大型车辆、物体或人流集中通过时,开启母门,可形成达6000mm宽度的疏散通道。
订购热线:400-990-5522
立即咨询

大象门产品介绍

GP30大象门、商用子母门经过严谨的结构应力及风压载荷测算试验,结构安全坚固、美观耐用、操作方便,开启子门即可满足日常人流通行,当需要大型车辆、物体或人流集中通过时,开启母门,可形成达6000mm宽度的疏散通道。。

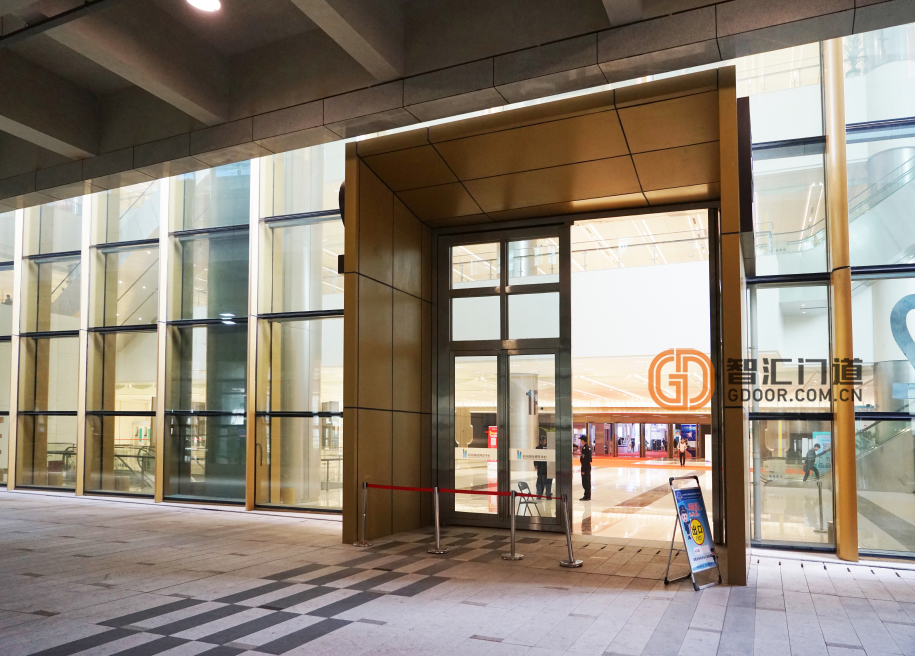

大象门

大象门产品特性

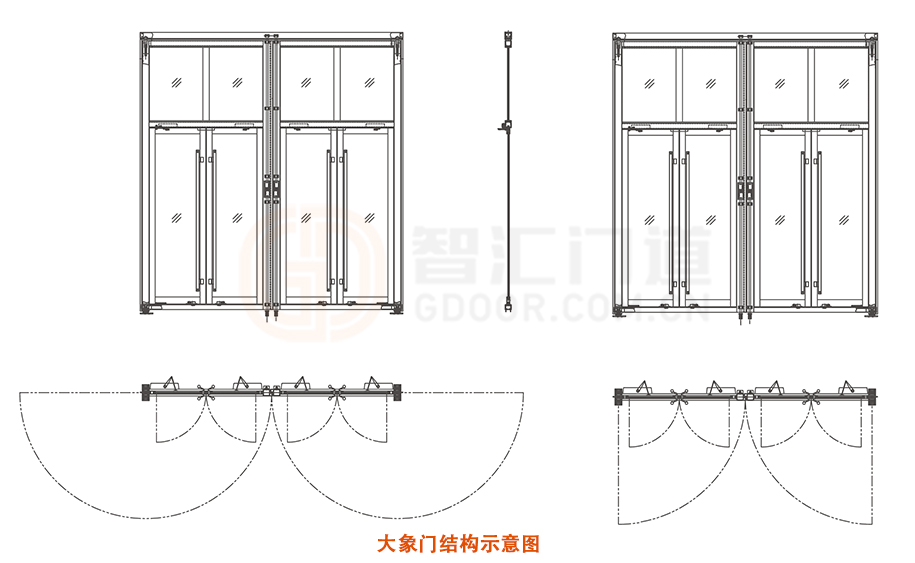

大象门结构示意图

示意图小图

 运用剪力结构设计,安全坚固;

 最大适用门宽6000mm,门高6000mm,门重2000kg;

 专用铝型材+精工匠艺,保证外观高大上;

 门扇可选密封式或透明式;

 无论子门、母门均可选手动或自动;



大象门质量保障

优秀的设计团队

智汇门道一直坚持创新,拥有40余项自主研发专利技术。

30余人豪华设计团队,为客户开发外观以及功能符合客户要求的产品。更可以根据客户的预算合理规划产品的设计方案。

大象门研发团队

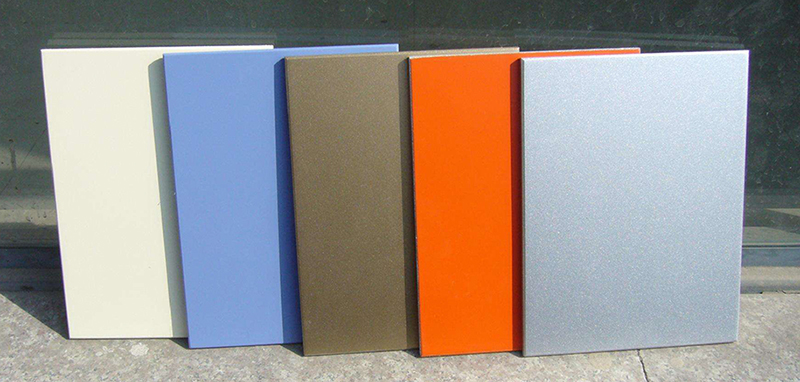

. 大象门表面处理:

氟碳喷涂(表面着色) 前处理:使用阿克苏和PPG等国际大品牌涂料采用三涂(喷底漆→面漆→罩光漆→三次喷涂)工艺,全自动喷枪流水线作业,让外观颜色鲜艳10年如一日。

大象门喷涂

大象门选材挑剔:

五金件

进口五金件:进口五金件均采用多玛、亚萨和安朗杰国际大品牌。

自制:外露结构五金均采用304/316不锈钢材质;内植物近采用Q235,进行热浸锌处理,锌层更厚,防锈耐腐蚀能力更强。

铝型材

合作厂商为国内优质厂家,提供T5/T6高质量铝型材,保证我们来料强度更大,平整度更高。铝型材设计厚度较市场更加厚,支撑最大门体重量可达到400kg。

毛条

采用定制抗倒伏毛条,毛丝挺刮,基板分切整齐,不易倒毛,经久耐用不吸水,防尘、防风,密封效果较好 。

胶条

采用EPDM三元乙丙材料,耐腐蚀、耐老化、耐高低温+80℃~-45℃不流淌、不变形、不脆裂、使用寿命长。

大象门五金材料

大象门加工组装保证精度

大象门加工组装工艺:

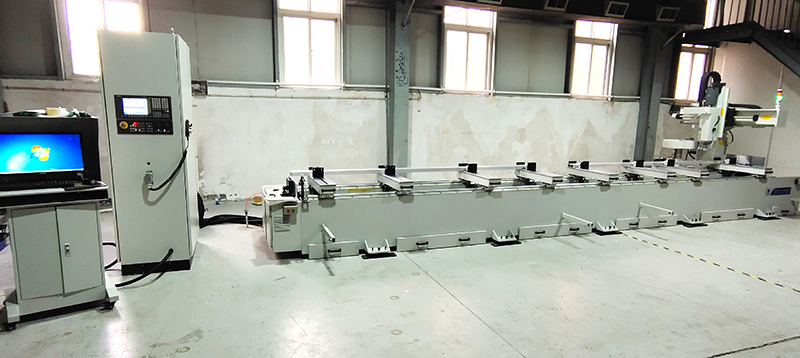

铝型材加工:使用7米全自动3轴(12刀刀库自动换刀)加工中心一次性完成铝型材表面不同尺寸和孔位的切削及钻孔作业,精度保证在正负0.1mm,较手工定尺作业提高10倍以上门体组装对角线精度在2mm以内。

大象门表面处理

大象门参数

运行方式

平开

门扇形式

密封式  铝板或不锈钢包饰,内发泡填充

透明式  中空玻璃或钢化玻璃

主体结构材料

钢结构包饰铝板或不锈钢

超大门专用铝型材

母门铰链

重型偏心铰链或进口重型中心吊

钢制中心轴

子门铰链

进口偏心铰链

进口3D可调合页

闭门器

进口重型闭门器

自动开门机

进口重型自动开门机

大象门经典案例

西安丝路大象门

坪山会展中心大象门

G20峰会大象门

西安丝路大象门2
